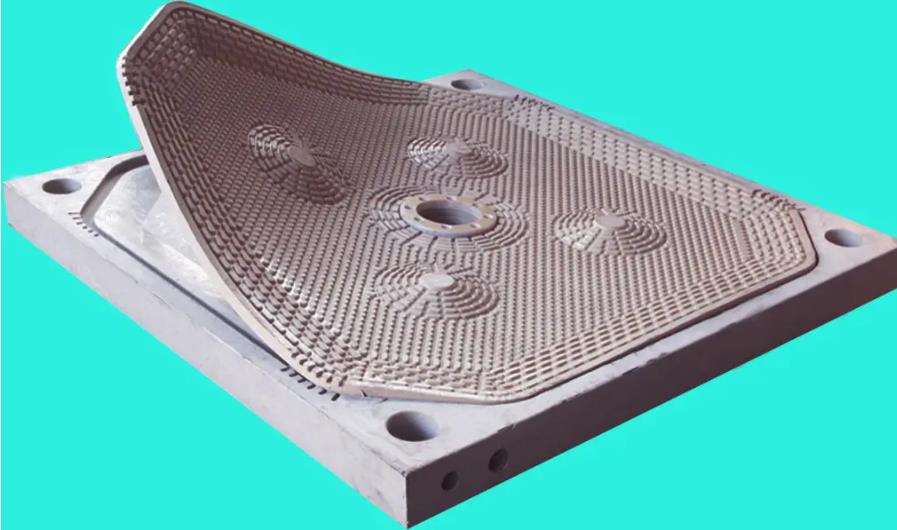

隔膜壓濾機內部結構圖

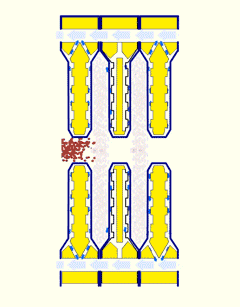

隔膜壓濾機濾板工作原理圖

　　隔膜壓濾機的可變?yōu)V室過濾單元由濾板、隔膜板和濾布組成，在油缸壓緊濾板的條件下，通過進料泵的輔助，對物料進行固液分離。進料泵將被過濾物料送入設備的過濾單元(濾室)，通過濾室之中濾布，液體就被滲析出了濾布，而固體就被攔截在濾室內并形成濾餅，在進料結束后，向隔膜板中充入水或氣體對濾室內形成的濾餅進行二次壓榨脫水，進一步降低水分。
